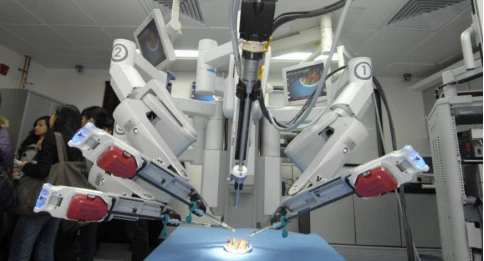

Dagli agili polsi dei robot chirurgici minimamente invasivi alla rotazione silenziosa delle articolazioni artificiali dell'anca, i cuscinetti a livello millimetrico-stanno silenziosamente guidando una rivoluzione nella tecnologia medica con la loro sorprendente precisione e affidabilità.
Nella medicina moderna, i cuscinetti, anche se piccoli, sopportano il peso della vita. Questi componenti di precisione non solo supportano fisicamente il funzionamento delle apparecchiature, ma fungono anche da tecnologia di base in grado di superare molteplici sfide tecniche, tra cui la biocompatibilità, il funzionamento asettico e il controllo di precisione.
Quando i bracci dei robot chirurgici suturano i vasi sanguigni con una precisione di 0,1- gradi, quando le apparecchiature per la risonanza magnetica ruotano senza interferenze in forti campi magnetici e quando i nanorobot somministrano farmaci mirati nel flusso sanguigno, tutto questo è silenziosamente supportato da una tecnologia di cuscinetti medici specializzata. Le seguenti informazioni forniranno una comprensione delle caratteristiche dei cuscinetti e dei modelli tipici utilizzati in diverse applicazioni di apparecchiature mediche:

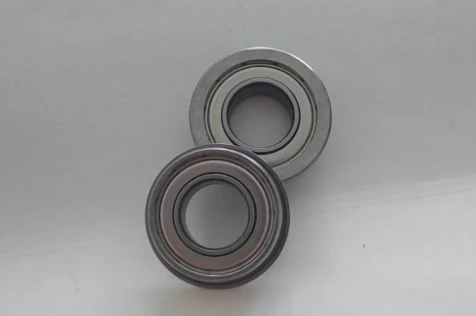

1. Cuscinetti a sfere a gola profonda-per uso medico generico (protezione sigillata di base)
Questo tipo di cuscinetto è dotato principalmente di guarnizioni in gomma su entrambi i lati (2RS), che garantiscono protezione dai fluidi e basso attrito.
6800-2RS
Dimensioni: 10 mm × 19 mm × 5 mm
Caratteristiche: Design di grado medico-, acciaio inossidabile (AISI 304/440C), con guarnizioni a contatto per prevenire macchie di sangue e intrusioni di disinfettante durante l'intervento chirurgico.
Applicazioni: Alberi rotanti per strumenti chirurgici, meccanismi di regolazione per sedie elettriche medicali.
694-2RS
Dimensioni: 4 mm × 11 mm × 4 mm
Caratteristiche: Il design in miniatura si adatta a spazi compatti. Realizzato in acciaio GCr15 con superficie cromata-o interamente in acciaio inossidabile, con una velocità massima di 40.000 giri/min, soddisfa i requisiti di azionamento di trapani dentistici ed endoscopi.
Applicazioni: Mandrini motorizzati per strumenti chirurgici portatili, giunti per strumenti chirurgici mininvasivi.
627-2RS
Dimensioni: 7 mm × 22 mm × 7 mm
Caratteristiche: precisione di grado EMQ-(specifico del motore-), livello di silenziosità Z3, guarnizioni rinforzate in PTFE-, grado di resistenza alla polvere e all'acqua IP54.
Applicazioni: moduli di trasmissione di potenza per segaossa elettrici e unità elettrochirurgiche ad alta-frequenza.

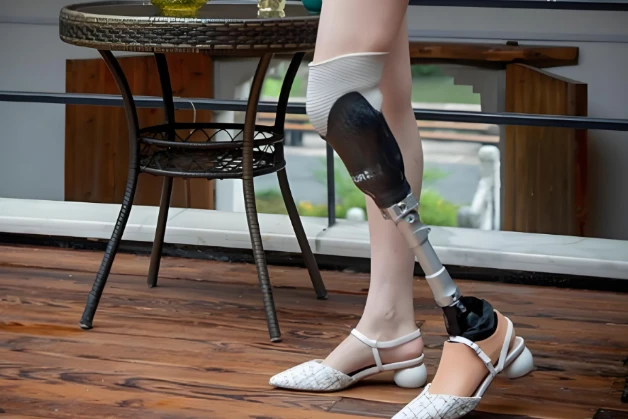

2.Applicazioni dei cuscinetti in protesi ed esoscheletri

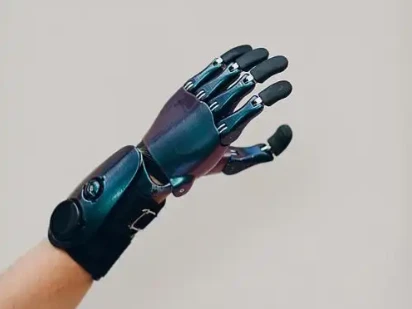

Cuscinetti a sfere a gola profonda in miniatura (per giunti a dita/manuali)
694-2RS
Dimensioni: 4 mm (diametro interno) × 11 mm (diametro esterno) × 4 mm (spessore)
Caratteristiche: le guarnizioni in gomma su entrambi i lati (2RS) proteggono da polvere e fluidi corporei; design silenzioso, basso coefficiente di attrito; Realizzato in acciaio per cuscinetti (GCr15) o acciaio inossidabile (304/440), con passivazione superficiale per una maggiore resistenza alla corrosione.
Applicazioni: cerniere protesiche per dita, giunti rotanti in miniatura.
696-ZZ/2RS
Dimensioni: 6 mm × 15 mm × 5 mm
Caratteristiche: cappucci antipolvere in metallo su entrambi i lati (ZZ) o guarnizioni in gomma (2RS) opzionali su entrambi i lati; Velocità massima 32.000 giri/min (lubrificazione a grasso), carico dinamico 1,35 kN; Le versioni in acciaio inossidabile (come 440) sono adatte per arti protesici esposti al sudore.
Applicazioni: meccanismi di rotazione del polso, componenti di trasmissione protesica leggera.

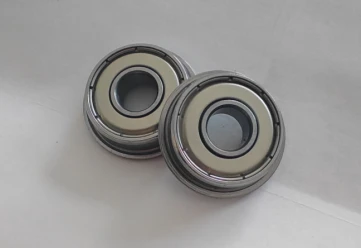

F688-2RS
Dimensioni: 8 mm × 18 mm × 1 mm (con flangia)
Caratteristiche: Il design della flangia facilita il fissaggio assiale e riduce lo spazio di installazione; le guarnizioni a doppia faccia- impediscono la fuoriuscita di grasso, rendendolo adatto a giunti con movimenti frequenti.
Applicazioni: Aste protesiche compatte e giunti ad angolo regolabile.
3.Applicazioni dei cuscinetti nei ventilatori
Quando la funzione polmonare intrinseca diminuisce, i ventilatori mantengono in vita i pazienti. I nostri cuscinetti svolgono un ruolo essenziale in questo senso. I cuscinetti a sfere a gola profonda vengono utilizzati principalmente nelle parti mobili principali come i sistemi di azionamento del motore, i turboventilatori e i meccanismi di controllo delle valvole. Devono soddisfare requisiti rigorosi di compatibilità con ambienti sterili, bassa rumorosità, funzionamento esente da manutenzione-e stabilità alle alte-velocità.
Le turboventole dei ventilatori richiedono velocità estremamente elevate (tipicamente 20.000–50.000 giri/min) per mantenere un flusso d'aria stabile. Pertanto, i cuscinetti devono essere compatti, a basso-attrito e a tenuta-.
618/8-2RS
Dimensioni: 8 mm (diametro interno) × 16 mm (diametro esterno) × 4 mm (spessore)
Caratteristiche: le guarnizioni in gomma su entrambi i lati (2RS) forniscono protezione contro fluidi corporei e disinfettanti; lubrificazione a grasso, velocità di funzionamento fino a 42.000 giri/min e carichi dinamici fino a 1,60 kN; acciaio inossidabile (AISI 304/440C) certificato per la biocompatibilità secondo ISO 10993. Applicazioni: Albero principale ventola turbocompressore, supporto rotore motore micro DC.
694-2RS
Dimensioni: 4 mm × 11 mm × 4 mm
Caratteristiche: Velocità massima 40.000 giri/min, livello di silenziosità Z3; Le sfere in ceramica opzionali (nitruro di silicio) riducono l'attrito del 40%, riducendo il calore del motore.
Applicazioni: Albero motore micromotore per valvole di controllo del flusso di ossigeno.
D/WR1-5-2Z (Ultramicro)
Dimensioni: 2,38 mm × 7,938 mm × 3,571 mm
Caratteristiche: Parapolvere bimetallico (ZZ), lubrificazione ad olio, velocità 160.000 giri/min; Il rivestimento DLC sull'acciaio GCr15 aumenta la resistenza all'usura di tre volte.
Applicazioni: componenti rotanti di precisione nei meccanismi di feedback dei sensori.
4.Applicazioni dei cuscinetti nell'odontotecnica

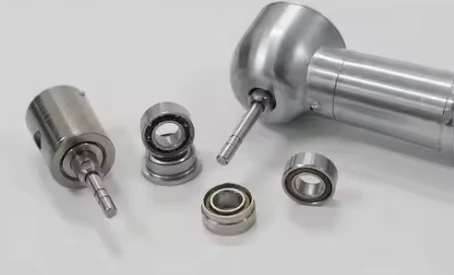

Nel settore dentale, i cuscinetti a sfere a gola profonda vengono utilizzati principalmente nei manipoli per trapani odontoiatrici ad alta velocità, nei sistemi di azionamento per riuniti odontoiatrici e nelle apparecchiature di imaging dentale. Devono soddisfare requisiti rigorosi come velocità ultra-elevata, compatibilità con ambienti sterili, bassa rumorosità e lunga durata.
Serie SR144 (modello core ad alta-velocità)
Dimensioni: 3,175 × 6,35 × 2,38 mm (interfaccia-standard di settore, compatibile con i principali manipoli odontoiatrici)
Velocità: 350.000–450.000 giri/min (misurata a 250 kPa)
Rumore: inferiore o uguale a 65–70 dB (struttura portante elastica + design di riduzione del rumore con sfera in ceramica)
Materiale: Anelli: acciaio inossidabile 440C (trattato termicamente sotto vuoto-, durezza HRC 60+)
Elementi volventi: sfere in ceramica di nitruro di silicio Si₃N₄ (durezza 2000 HV, deformazione centrifuga solo il 40% delle sfere in acciaio)
Gabbia: poliimmide TORLON (auto-lubrificante, resistente al calore-fino a 260 gradi)
Lifespan: Clinically proven >6 mesi (perdita di coppia<8% after 200 autoclave cycles)
Serie SMR (Ultra-Micro adattivo)
Modelli rappresentativi: SMR74ZZ, SMR84ZZ, SMR105ZZ
Intervallo di dimensioni: DI 1–5 mm (ad esempio, SMR74ZZ: 1,5 × 4 × 1,6 mm)
Velocità: 300.000–400.000 giri/min (per applicazioni di precisione come il trattamento dei canali radicolari)
Caratteristiche: Il design della flangia integrata riduce le vibrazioni assiali, il livello di rumore inferiore o uguale a 68 dB.
Più imparerai sui cuscinetti, più ti renderai conto della loro ubiquità. Nella società moderna, sono diventati parte integrante della nostra vita quotidiana. In qualità di produttore di cuscinetti professionale in Cina, forniamo costantemente ai clienti soluzioni di cuscinetti specializzate. Accogliamo con favore le vostre richieste e discussioni.
