Che cos'è un cuscinetto a sfere a gola profonda a una corona





Il cuscinetto a sfere a gola profonda a corona singola è un tipo di componente meccanico ampiamente utilizzato in ambienti ad alta velocità e bassa rumorosità. La sua struttura sopporta principalmente carichi radiali e supporta determinati carichi assiali attraverso il design della scanalatura dell'anello interno ed esterno. Il cuscinetto offre una varietà di forme di tenuta, tra cui il tipo con copertura antipolvere e il tipo con anello di tenuta in gomma. Il tipo con anello di tenuta è pre-sigillato con grasso di alta-qualità per ridurre la coppia di attrito. È adatto per motori, ingranaggi, bracci meccanici, produzione automobilistica, compressori d'aria, macchine agricole e altri campi







Struttura della sfera a gola profonda a fila singola







1748835137757

Anelli interni ed esterni



Funzione: la struttura centrale che trasporta il carico e fornisce la guida mobile per il corpo volvente.

Dettagli strutturali:
Design della scanalatura: le piste dell'anello interno ed esterno sono scanalature ad arco profonde e continue (raggio di curvatura ≈ 51,5%-53% del diametro della sfera) per garantire un rotolamento regolare delle sfere.


Materiale: acciaio per cuscinetti al cromo ad alto tenore di carbonio (come GCr15), la durezza di tempra raggiunge 60-64 HRC.


Trattamento superficiale: la pista è super-finita, con una rugosità inferiore o uguale a Ra 0,05μm per ridurre la perdita di attrito.
Caratteristiche principali: L'anello interno ha un accoppiamento con interferenza con l'albero, mentre l'anello esterno ha un accoppiamento di transizione con la sede del cuscinetto.

1748835548100
Elementi rotanti: sfera in acciaio

Funzione: mezzo centrale per la trasmissione dei carichi, riducendo l'attrito mediante rotolamento.
Parametri tecnici:
Materiale: acciaio per cuscinetti AISI 52100 (convenzionale) o acciaio inossidabile AISI 440C (resistente alla corrosione).
Precisione: grado G10 (tolleranza diametro ±0,5μm), errore sferico inferiore o uguale a 0,08μm.


Quantità: disposta secondo la formula "Z+2" (Z è un numero intero) per garantire una distribuzione uniforme del carico.
Variante speciale: le sfere in ceramica (Si₃N₄) vengono utilizzate per scenari ad alta-velocità/isolamento.

1748837518261
Gabbia/Contenitore

Funzione: separare le sfere d'acciaio, mantenere una spaziatura uniforme e prevenire le collisioni

tipo:

Gabbia in acciaio stampato: acciaio a basso tenore di carbonio 08F (trattamento di fosfatazione), attrezzatura industriale generale (costo ottimale)

Gabbia in plastica tecnica: PA66 + 30% rinforzata con fibra di vetro, condizioni ad alta velocità (valore dm n > 1 × 10⁶).

Gabbia in rame lavorato: ottone al piombo HPb59-1, ambiente ad alta temperatura/vuoto (resistente fino a 350 gradi).

1748837684799
Lubrificazione

Funzione: ridurre l'attrito e l'usura, dissipare il calore e prevenire la ruggine.

Metodo di lubrificazione:

Lubrificazione a grasso (che rappresenta il 90% delle applicazioni):

Pre-riempito con grasso-a base di litio-per alte temperature (grado NLGI 2) con additivo MoS₂.

Durata-esente da manutenzione: 10.000 ore (condizioni di lavoro normali).

Lubrificazione ad olio:

Olio idrocarburico sintetico (ISO VG 10-32) per scene ad alta velocità.

Lubrificazione solida:

Il polimero microporoso assorbe l'olio lubrificante per evitare perdite (speciale per macchine alimentari).



1748840021593

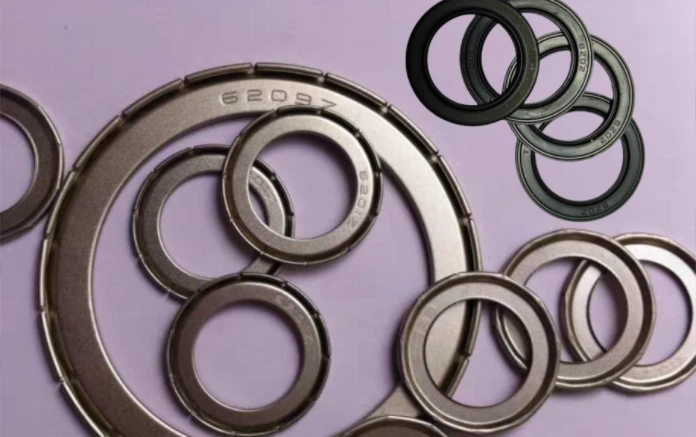

Sigilli/Scudi

Funzione: Previene l'ingresso di contaminanti e trattiene i lubrificanti.


Tipo Struttura Livello di protezione Effetto di attrito Scenari applicabili
Aprire /

IP00

 / Ambiente pulito
Sigillo in acciaio Stampaggio di piastre in acciaio (senza-contatto)

IP5X

 Basso Ambiente a media velocità antipolvere
Guarnizione in gomma (2RS) Guarnizione a labbro in NBR

IP6X

 medio Antipolvere e impermeabile (industriale generale)
Guarnizione in gomma fluorurata Materiale FKM ad alta temperatura

IP6X

 Da medio ad alto Ambiente ad alta temperatura/chimico



Cuscinetti a sfere a gola profonda ad una corona



page-422-357                 page-335-338

page-888-140

Scanalatura a forma di -V Scanalatura di tipo piatto Scanalatura a forma di L-





● Le serie di prodotti gestiti dall'azienda:

1. Motorino di avviamento principale 699ZZ - per micromotore (due-ruote/triciclo elettrico);

2. 6001ZZ--Scooter mobile elettrico a due ruote\\scooter;

3. 626ZZ-cuscinetti rivestiti in plastica: per spostare parti di porte e finestre e pulegge per porte scorrevoli;




●La struttura di base del cuscinetto:






Tabella dimensionale dei cuscinetti radiali rigidi a sfere ad una corona



Specifiche dei cuscinetti a sfere in miniatura serie 6000
TIPO Dimensione complessiva Carico di base Limitare le velocità Peso
d D B rsmin (Cr) (Cor) Grasso Olio
mm KN giri/min KG
605 5 14 5 0.2 1.3 0.49 39000 46000 0.0035
606 6 17 6 0.3 1.95 0.74 35000 42000 0.0058
607 7 19 6 0.3 2.6 1.05 34000 40000 0.0076
608 8 22 7 0.3 3.3 1.35 32000 37000 0.01
609 9 24 7 0.3 3.4 1.45 31000 36000 0.016
6000 10 26 8 0.3 4.58 1.98 30000 36000 0.019
6001 12 28 8 0.3 5.1 2.38 27000 36000 0.022
6002 15 32 9 0.3 5.58 2.85 23000 28000 0.031
6003 17 35 10 0.3 6.00 3.25 20000 25000 0.04
6004 20 42 12 0.6 9.38 8.02 17000 21000 0.068
6005 25 47 12 0.6 10.0 5.85 15000 18000 0.078
6006 30 55 13 1 13.2 8.3 12000 15000 0.11
6007 35 62 14 1 16.2 10.5 11000 13000 0.148
6008 40 68 15 1 17.2 11.8 9500 12000 0.185
6009 45 75 16 1 21.0 14.8 8800 11000 0.23
6010 50 80 16 1 22.0 16.2 8300 10000 0.258
6011 55 90 18 1.1 28.1 21.2 7500 9000 0.39
6012 60 95 18 1.1 29.6 23.2 6700 8000

0.42















Specifiche della serie 6200
TIPO Dimensione complessiva Carico di base Limitare le velocità Peso
d D B rsmin (Cr) (Cor) Grasso Olio
mm KN giri/min KG
625 5 16 5 0.3 1.45 0,74 32000 40000 0.005
626 6 19 6 0.3 2.34 0.885 34000 40000 0.008
627 7 22 7 0.3 3.35 1.40 32000 37000 0.019
628 8 24 8 0.3 4.00 1.59 31000 36000 0.016
629 9 26 8 0.3 4.45 1.95 30000 35000 0.019
6200 10 30 9 0.6 5.10 2.38 24000 30000 0.032
6201 12 32 10 0.6 6.82 3.05 22000 27000 0.035
6202 15 35 11 0.6 7.65 3.72 19000 24000 0.045
6203 17 40 12 0.6 9. 58 4. 78 17000 21000 0.064
6204 20 47 14 1 12.8 6.65 14000 18000 0.103
6205 25 52 15 1 14.0 7.88 12000 16000 0.127
6206 30 62 16 1.1 19.5 11.5 10000 13000 0.202
6207 35 72 17 1.1 25.5 15.2 9000 11000 0.288
6208 40 80 I8 1.1 29.5 18.0 8200 10000 0.368
6209 45 85 I9 1.1 31.5 20. 5 7600 9300 0.416
6210 50 90 20 1.1 35.0 23.2 7000 8600 0.463
6211 55 100 21 1.5 46.3 29.0 6300 7500 0.61
6212 60 110 22 1.5 47.5 32.5 6000 7000 0.78















Specifiche della serie 6300
TIPO Dimensione complessiva Carico di base Limitare le velocità Peso
d D B rsmin (Cr) (Cor) Grasso Olio
mm KN giri/min KG
635 5 19 6 0.3 2.34 0.885 34000 40000 0.0080
6300 10 35 11 0.6 7.65 3.48 21000 26000 0.053
6301 12 37 12 1 9.72 5.08 19000 24000 0.061
6302 15 42 13 1 11.5 5.42 17000 20000 0.08
6303 17 47 14 1 13.5 6. 58 15000 18000 0.109
6304 20 52 15 1.1 15.8 7.88 13000 16000 0.142
6305 25 62 17 1.1 22.2 11.5 11000 14000 0.219
6306 30 72 19 1.1 27.0 15.2 9200 11000 0.349
6307 35 80 21 1.5 33.2 19.2 8400 10000 0.455
6308 40 90 23 1.5 40.8 24 7500 9000 0.639
6209 45 100 25 1.5 52.8 31.8 6700 8000 0.83
6310 50 110 27 2 61.8 37.9 6200 7300 1.082
